PowerDim2 – 3k / 5k
Der LSS PowerDim2 ist ein komfortabler Phasenanschnittdimmer für Lasten bis zu 3/5kVA. Besonders in dezentralen Lichtsteuerungskonzepten kann er sein volles Leistungspotential entfalten. Vollständige passive Kühlung über die großzügig dimensionierten Rippen am Gehäuseboden und seine RDM-Fähigkeiten machen ihn zu einem On-Stage-Dimmer par excellence im professionellen Theaterund Studiobetrieb.
PowerSwitch 6x25A UM
Der LSS PowerSwitch 6x25A UM ist ein RDM-fähiger 6-Kanal-Schaltaktor für elektrische Geräte mit einer Versorgung von 230V AC und bis zu 4600W Maximalleistung pro Kanal. Die Ansteuerung erfolgt über DMX und bietet eine optionale Stromüberwachung für jeden einzelnen Lastkanal. Die Grundeinstellungen des LSS PowerSwitch 6x25A UM können direkt am Gerät mittels drei Tastschalter und der Siebensegmentanzeige vorgenommen werden.
PowerSwitch T
Der LSS PowerSwitch T ist ein NonDim-Steckmodul zum Umrüsten älterer Dimmerschränke. Mit dem Schaltmodul können Dim-Kanäle ohne Aufwand in NonDim-Schaltkreise umgewandelt und in bestehende Beleuchtungssysteme integriert werden. So werden auf einfache Weise schaltbare Geräte in das Beleuchtungssystem integriert. Das Schaltmodul unterstützt alle Features des Steuergeräts des Dimmerschrank. Der LSS PowerSwitch T ist in drei Leistungsstufen 2,5 kW, 5 kW oder 10 kW erhältlich. Jedes Schaltmodul besitzt ein bistabiles, gepoltes Relais. Diese Relais benötigen keinen Haltestrom und können auch große Lastströme sicher schalten. Die Schaltposition des Relais kann wahlweise über den Dimmerschrank-CPU gesteuert oder manuell umgeschaltet werden.
PowerSwitch A
Der LSS PowerSwitch A ist ein Switchpack für Dimmerschränke älterer Bauart. Das Switchpack besitzt das gleiche Einschubdesign wie die bisherigen Dimmerpacks und kann je nach Leistungsstufe ein oder zwei Kanäle mit 2,5 kW, 3 kW und 5 kW schalten. Zum Umschalten ist das Switchpack mit bistabilen, gepolten Relais ausgestattet. Schaltposition und anliegende Spannungsversorgung werden über LEDs angezeigt. Die Steuerungselektronik entspricht dem neuesten Stand der Technik. Der LSS PowerSwitch A kann ohne Anmeldung an der Dimmer-CPU direkt nach Einbau in Betrieb genommen werden.

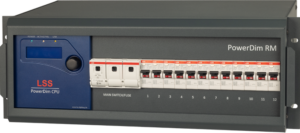

PowerDim RM
Der LSS PowerDim RM ist ein kompakter 19‘‘/3HE Thyristordimmer zum Einbau in Racksysteme und Flight Cases. Der Dimmer hat 12 Leistungskreise á 3 kVA mit RCBO-Einzelkreisabsicherung und Abschaltung auch bei fehlendem Neutralleiter. Der Dimmer erfüllt damit die DIN EN 61009-1 (VDE 0664-20) zum Schutz von Personen bei indirektem Berühren. Jeder Kreis hat eine Dim/NonDimUmschaltung, eine Bypass-Schaltung bei 100% Last, eine einstellbare 8 Bit/16 Bit-Ansteuerung und 13 Dimmerkurven. Für den Anschluss von Leuchten mit geringen Lasten (z.B. Leuchtstoffröhren, LED usw.) ist das Gerät ist mit einer zuschaltbaren elektronischen Grundlast ausgestattet. Der Einsatz von qualitativ hochwertigen Drosseln verhindert signifikant Lampenklirren und elektrische Störungen. Jeder Kreis ist stromüberwacht und kann in der Steuerung priorisiert werden.
PowerDim WM
Der LSS PowerDim WM ist ein kompakter Dimmer zur Wandmontage mit wahlweise 24x 3 kVA oder 12x 5 kVA Kreisen. Jeder Kreis kann entweder als Dim oder als NonDim definiert und über bistabile Relais umgeschaltet werden. Beide Betriebsarten sind für ohmsche, induktive und der NonDim zusätzlich für kapazitive Lasten ausgelegt. Jeder Kreis ist mit einem MCB abgesichert. Optional kann die Absicherung um Gruppen-FI (RCD 4x 6 Kreise) erweitert oder durch Einzelkreis-FI (RCBO) ersetzt werden.

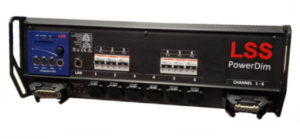

PowerDim
Leistungsstark und zuverlässig: Der LSS PowerDim ist ein dezentraler 6-Kanal-Dimmer mit Dim/NonDim-Umschaltung und zusätzlichen 6 Versorgungskreisen, mit einem Leistungsspektrum zwischen 3 kVA und 5 kVA pro Kanal und optionaler Umschaltung zwischen den Leistungsspektren. Zur sanften Ansteuerung von schnell wirkenden Lasten verfügt der Dimmer über eine 16-Bit Ansteuerung und für die verlustarme Energieversorgung, über einen längeren Zeitraum, eine Bypass-Funktion. Der LSS PowerDim kann mit verschiedenen Anschlüssen projektspezifisch ausgestattet werden und passt sich so allen Erfordernissen an. Darüber hinaus ist er mit einer einstellbaren Stromerkennung zum Anlagenschutz ausgestattet.
NonDim Duct
Der LSS NonDim Duct ist ein fernschaltbarer Leitungskanal zur dezentralen Energieversorgung von Beleuchtungssystemen mit 230 V/16 A. Bis zu zwölf Lastkreise können gleichzeitig versorgt und geschaltet werden. Die Versorgung erfolgt mit 400 V/32 A. Andere Spezifikationen sind auf Anfrage möglich. Für die Schaltvorgänge wird ein LSS PowerSwitch 2 12x20A, ein Hochleistungsschaltaktor mit bistabilen, gepolten Relais, eingesetzt. Jeder Lastkreis ist einzeln auf 16 A abgesichert und wird stromüberwacht. Die Werte der Stromüberwachung können auf Lichtpulten oder Digitalen Nebenpulten dargestellt werden.
PowerSwitch 2 12 x 20A
Der LSS PowerSwitch 2 12x20A ist ein RDM-fähiger 12-Kanal-Schaltaktor mit einer Versorgungsleistung von 230V AC und 4600W pro Kanal. Die Ansteuerung erfolgt wahlweise über DMX oder Profibus-DP und bietet eine optionale Stromüberwachung für jeden einzelnen Lastkanal. Die Konfiguration erfolgt ebenfalls über Profibus-DP oder DMX. Wahlweise können die Grundeinstellungen des LSS PowerSwitch 2 12x20A aber auch lokal mittels zwei Tastschalter und der 7-Segment-Anzeige vorgenommen werden. Statusrückmeldungen und Messergebnisse können via RDM oder Profibus-DP gesendet werden.
Datenblatt | Handbuch (bis Version 1.14) | Handbuch (ab Version 1.15)
PowerSwitch 2 6x20A 16DI/16DO
Der LSS PowerSwitch 2 6x20A 16DI/16DO ist ein RDM-fähiger 6-Kanal-Schaltaktor mit digitalen Interfaces zur Ansteuerung elektrischer Geräte und Signalgeber. Mit den Schnittstellen können bis zu 16 Geräte mit 24V/500mA angesteuert und 16 Rückmeldungen (24V) verarbeitet werden. Als Schaltaktor ist der LSS PowerSwitch 2 6x20A 16DI/16DO mit sechs Relaiskanälen ausgestattet, die eine Maximalleistung von 4600W/230V pro Kanal bieten. Die Ansteuerung erfolgt wahlweise über DMX oder Profibus-DP und bietet eine optionale Stromüberwachung. Wahlweise können die Grundeinstellungen aber auch lokal mittels zwei Tastschalter und der 7-Segment-Anzeige vorgenommen werden. Statusrückmeldungen und Messergebnisse können via RDM oder Profibus-DP gesendet werden.
PowerSwitch RM 12 x 16A
Der LSS PowerSwitch RM 12x16A ist ein 19‘‘/3 HE Switchpack mit 12 Kanälen. Pro Kanal können Lastnehmer von bis zu 3700 W ohmscher, 2000 VA induktiver oder 2500 W (200 µF) kapazitiver Last angeschlossen werden. Jedem Lastkanal des LSS PowerSwitch RM 12×16 A ist ein bistabiles Leistungsrelais für Lasten bis 20 A zugeordnet. Die Verwendung dieser überdimensionierten Leistungsrelais garantiert ein fehlerfreies Schalten auch großer Lasten. Die Sicherungsautomaten sind frontseitig ausgeführt und ermöglichen so ein direktes Ablesen der Schaltstellung und eine direkte, manuelle Steuerung.
DMX Schalt-Schuko 2
Schukosteckdose mit DMX-Steuerung und RDM-Unterstützung
Die LSS DMX Schalt-Schuko 2 ist eine mit DMX schaltbare Einbau-Schuko-Steckdose. Sie ist mit einem bistabilen Relais ausgestattet, das nur einen Schaltstrom zum Umschalten benötigt. Ein Haltestrom ist nicht notwendig. Das Relais hat eine Schaltleistung von maximal 11,5 kVA (230 V/50 A). Die Überdimensionierung ermöglich das problemlose Schalten von hohen Lasten, wie zum Beispiel kapazitive oder Halogen-Lasten mit hohen Einschaltströmen.
DMX Schalt-Schuko 2 wireless
Schukosteckdose mit Wireless-DMX Steuerung und optionaler RDM-Unterstützung
Die LSS DMX Schalt-Schuko 2 wireless ist eine mit Wireless-DMX schaltbare Einbau-SchukoSteckdose. Sie ist mit einem bistabilen Relais ausgestattet, das nur einen Schaltstrom zum Umschalten benötigt. Ein Haltestrom ist nicht notwendig. Das Relais hat eine Schaltleistung von maximal 11,5 kVA (230 V/50 A). Die Überdimensionierung ermöglich das Schalten von hohen Lasten, wie zum Beispiel kapazitive oder Halogen-Lasten mit hohen Einschaltströmen.
Die LSS DMX Schalt-Schuko 2 wireless ist mit einem LumenRadio CRMX Nova – System ausgestattet, das alle Sender aus dieser Produktfamilie unterstützt. Die Schaltsteckdose ist wahlweise als reines DMX- oder DMX/RDM-Gerät erhältlich. Das DMX-Gerät kann nur mit dem Gerätemenü parametriert werden. In der DMX/RDM-Variante sind darüber hinaus Parametrierung und Rückmeldungen über RDM möglich. Beide Gerätevarianten übertragen ein DMX-Universe mit 512 Channels. Alle Schaltsteckdosen verfügen über eine Temperaturmessung und -überwachung. Betriebsstatus und Fehlermeldungen werden auch über LEDs am Gerät angezeigt. Für den Einsatz im Bühnenbereich sind diese LEDs abschaltbar.
DMX schaltbare Schuko-Steckdose
Das Gerät zeichnet sich durch eine sehr kleine Bauform aus und ist somit auch ideal zum Nachrüsten geeignet. Die Netzeingangsklemmen sind doppelt ausgeführt, folglich kann man auch mehrere Steckdosen durchschleifen. Das verwendete Lastrelais wurde mit 50A überdimensioniert. Das Kontaktmaterial ist speziell für Halogen- und kapazitive Lasten ausgelegt. Die Versorgungsspannung der Elektronik wird von der Netzspannung generiert, somit beschränken sich die Anschlüsse der Steckdose auf Netzspannung 230V und DMX512.
DMX/RDM 16-Kanal-Relaisplatine
Die LSS DMX/RDM 16-Kanal Relaisplatine ist eine RDM-fähige Schaltbaugruppe mit monostabilien Relais. Bis zu 16 voneinander unabhängige Lasten können geschaltet werden. Die Relaisplatine wird über DMX angesteuert und unterstützt RDM (nach ANSI E1.20 2010 + E1.37). Der DMX-In ist potentialgetrennt und erfolgt über einen 3pol-Steckverbinder. Ein zusätzlicher DMX-THRU-Anschluss ermöglicht eine einfache Verkettung mehrerer Geräte. Zum Terminieren des DMX-Signal verfügt die Schaltbaugruppe über einen ein- und ausschaltbaren DMX-Terminator.
★ Dieses Produkt kann mit dem LSS Netzteil Modul betrieben werden.
Dimmer 0-10V
Die Baugruppe liest ab der eingestellten DMX-Adresse 4 Aufeinanderfolgende Kanäle ein gibt die Werte als 4x 10V-Signale aus. Ein Halten der letzten Werte bei DMX-Ausfall kann mittels Jumper eingestellt werden.
4 Kanal KBL-Dimmer
Analoger 4 Kanal Dimmer für 24V LED Leuchten
mit DMX/RDM-Steuerung, Strom- und Wärmeüberwachung
Der LSS 4-Kanal KBL-Dimmer ist ein 4-Kanal Analogdimmer zur Steuerung und Versorgung von LED-Leuchten mit 24V DC Versorgungsspannung. Der Analogdimmer stellt eine Nennausgangsstromstärke von bis zu 1 A zur Verfügung. Damit können z.B. bis zu 50 StandardKBL-Leuchten mit 0,02A entweder beliebig auf die Anschlüsse verteilt oder nur über einen Anschluss versorgt und gesteuert werden.
Die analoge Dim-Methode des LSS 4-Kanal KBL-Dimmers ermöglicht den Einsatz von ungeschirmten und unbegrenzt langen Kabeln (Spannungsabfall beachten!). Es werden keine Störungen von Medien (Video, Ton usw.) oder EMV-Unverträglichkeiten verursacht. Eine gleichzeitige Installation der Beleuchtungskabel mit anderen Medienkabeln ist möglich.
★ Dieses Produkt kann mit dem LSS Netzteil Modul betrieben werden.
PowerBox 125A
Die LSS PowerBox 125A ist ein mobiler Stromverteiler, der speziell für die Bedürfnisse von Theatern und der Veranstaltungstechnik entwickelt wurde. Der Stromverteiler ist in einem robusten Gehäuse aus gepulverten Aluminiumblech im 19″ Format eingebaut und kann somit stationär und mobil in Flightcases untergebracht werden. Die LSS PowerBox 125A verteilt 400V/125A auf vier CEE-Anschlüsse mit je 400W/32A Leistungsvermögen. Jede ausgehende Phase ist mit einem eigenen Leitungsschutzschalter und jeder Ausgang mit einem RCD-Schutzschalter abgesichert.
Sonderbeleuchtungstaster
Der LSS Sonderbeleuchtungstaster ist ein Steuerungspanel für besondere Beleuchtungsanlagen für Hilfs- und Ordnungsmaßnahmen. Der besondere Aufbau des LSS Sonderbeleuchtungstasters mit erhabenem Druckkopf und roter Ringbeleuchtung sowie der deutlich lesbaren und gleichmäßig beleuchteten Beschriftung stellt sicher, dass die Beleuchtungsanlage schnell eingeschaltet werden kann. Der werkzeuglos rastbare und mit einem Sichtfenster ausgestattete Schutzdeckel verhindert ein unbeabsichtigtes Betätigen des Sonderbeleuchtungstasters.
